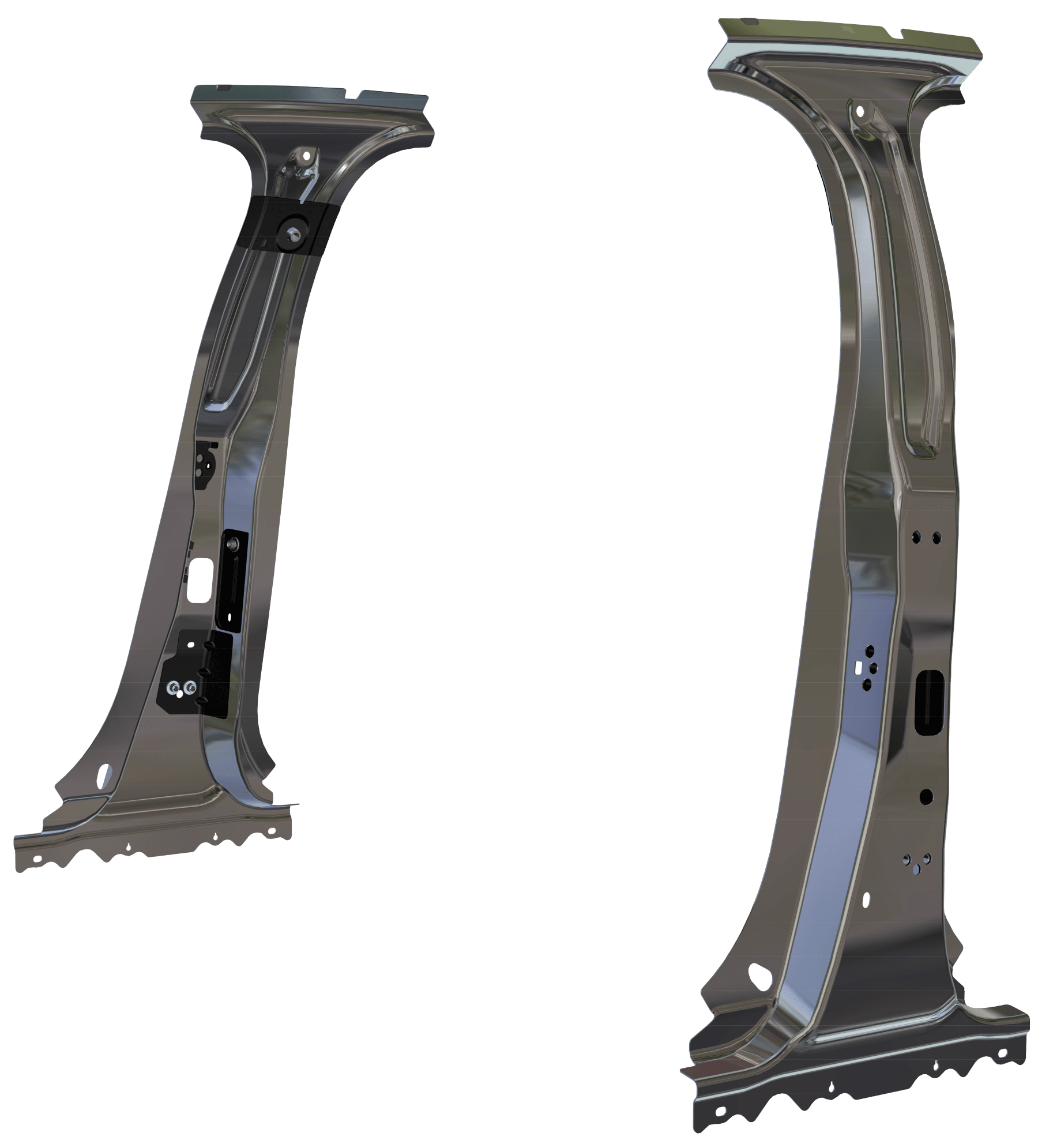

B-Säulen-Baugruppe

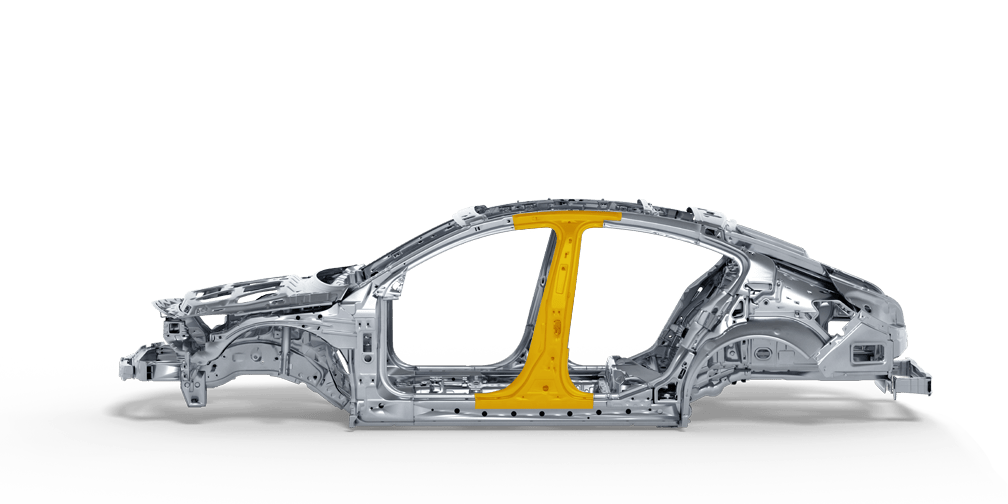

Die B-Säulen-Baugruppe (B-Säule, Mittelpfosten) ist ein zentrales vertikales Strukturelement der Rohkarosserie (Body-in-White, BIW) eines Fahrzeugs und befindet sich zwischen der vorderen und hinteren Tür. Sie verbindet das Dach mit dem Boden und dem Seitenschweller und bildet einen zentralen lasttragenden Punkt in der Seitenstruktur des Fahrzeugs.
Sie erfüllt mehrere entscheidende Funktionen:
-
Strukturelle Unterstützung: Sie sorgt für vertikale Festigkeit und Steifigkeit des Fahrgastraums und trägt wesentlich zur gesamten Torsionssteifigkeit der Karosserie bei.
-
Crashschutz: Sie ist ein zentraler Bestandteil des Seitenaufprallschutzes, insbesondere bei Pfahl- oder T-Bone-Kollisionen.
-
Befestigungspunkt: Sie dient als Basis für Türscharniere, Türschlösser, Sicherheitsgurtverankerungen und Verkleidungselemente.
-
Lastübertragung: Sie überträgt Crash- und Betriebsbelastungen zwischen Dach, Boden und Seitenstruktur.
-
Insassensicherheit: Sie arbeitet zusammen mit Airbags und Sicherheitsgurtsystemen, um den Schutz der Insassen bei einem Aufprall zu verbessern.
Die B-Säulen-Baugruppe wird typischerweise aus ultrahochfestem Stahl oder aus Materialkombinationen mit Tailored Blanks gefertigt und durch Warmumformen (Hot Stamping) oder Kaltumformprozesse hergestellt, häufig mit internen Verstärkungen zur lokalen Energieabsorption.
Dieser Bauteil wird mit Technologien wie folgenden hergestellt und montiert:
Warmumformung
Laserschneiden
Kaltumformung
Überlappschweißen
Punktschweißen
Buckelschweißen
BODY IN WHITE
Body in White (BIW) ist die Produktionsphase im Fahrzeugbau, in der die metallische Karosseriestruktur vollständig montiert ist.
BIW umfasst die wichtigsten strukturellen und äußeren Karosseriebauteile, wie Bodenstruktur, Dach, Seitenwände, vordere und hintere Verstärkungen, Säulen (A, B, C), Türrahmen, Motorhaube sowie die Heckklappe (sofern vormontiert).
Diese Bauteile werden mithilfe von Technologien wie Warm- und Kaltumformung, Punktschweißen, Laserschneiden, MIG/MAG-Schweißen, Laserschweißen, Nieten sowie Strukturkleben hergestellt und verbunden.
Die BIW-Konstruktion gewährleistet die Karosseriesteifigkeit, die Sicherheit im Falle einer Kollision, die Maßhaltigkeit und bildet zugleich die Grundlage für weitere Montage- und Oberflächenveredelungsprozesse.
