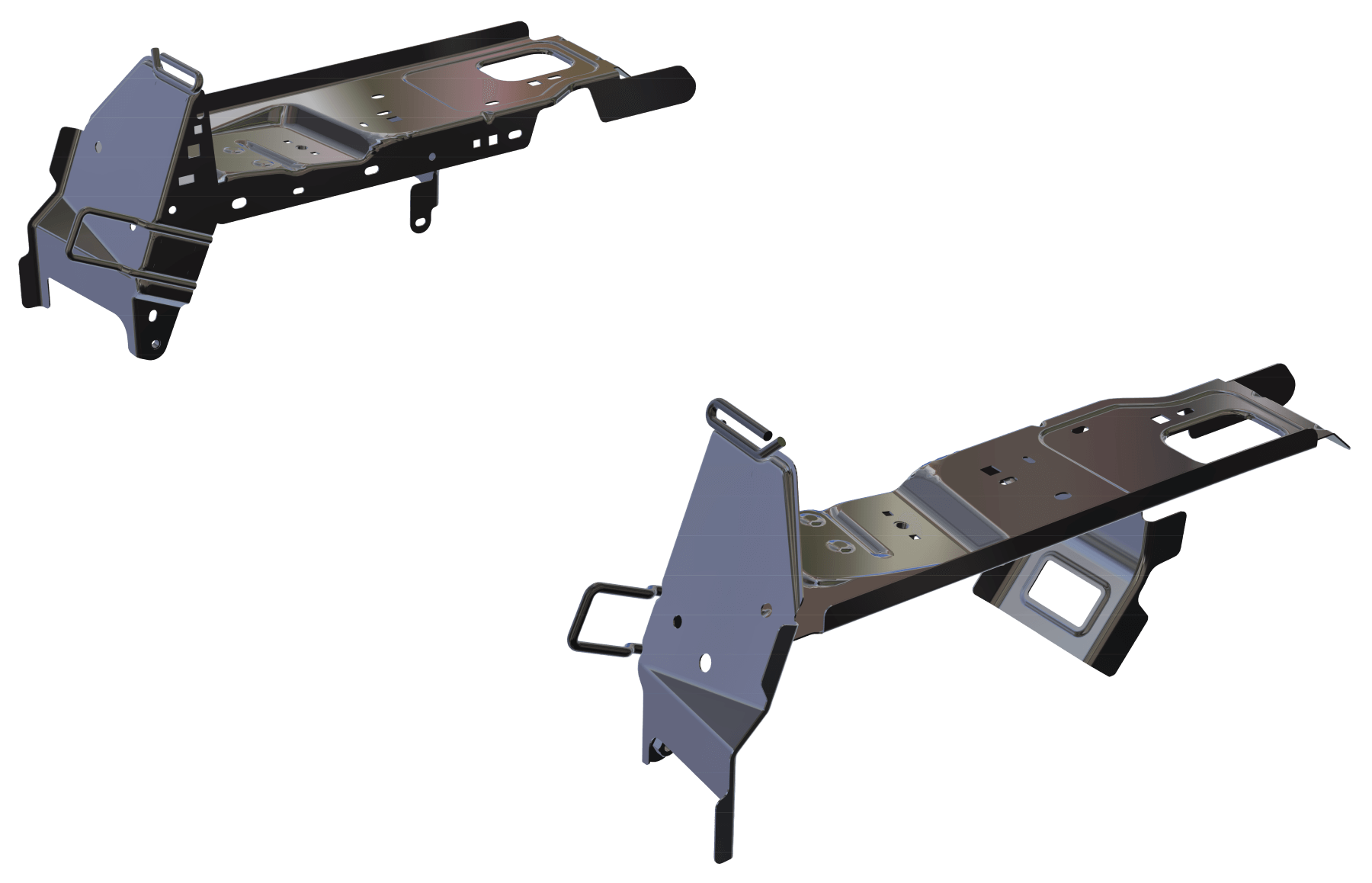

Stützbefestigung der Rollenabdeckung
Die Stützbefestigung für die Rollenabdeckung ist ein struktureller Stahlhalter, der in die hintere Fahrzeugstruktur der Rohkarosserie (Body-in-White, BIW) integriert ist. Sie dient der Befestigung und Lastabstützung des einziehbaren Rollo-Abdeckungssystems, das typischerweise im Bereich des Gepäckraums verwendet wird.
Sie erfüllt mehrere entscheidende Funktionen:
-
Strukturelle Unterstützung: Bietet eine steife und langlebige Montagebasis für die Kassette der Rollo-Abdeckung oder deren Führungselemente und gewährleistet so eine langfristige Betriebssicherheit.
-
Kraftübertragung: Leitet Betriebsbelastungen des Rollmechanismus in die umliegende Karosseriestruktur ein und trägt so zur Stabilität bei und minimiert Verformungen.
-
Montage-Schnittstelle: Dient als geschweißter oder punktgeschweißter Verbindungspunkt zwischen Seitenwänden, Bodenverstärkungen oder Halterungen für Verkleidungsteile.
-
Packaging und Integration: Ist für enge Bauraumverhältnisse ausgelegt und dabei auf die Ausrichtung mit Verkleidungsteilen, Innenraumverkleidungen und angrenzenden Verstärkungszonen abgestimmt.
-
NVH-Beitrag: Unterstützt die Reduzierung von Vibrationen und Systemgeräuschen durch hohe strukturelle Steifigkeit und präzise Fügetechnik.
Die Stützbefestigung der Rollenabdeckung wird typischerweise aus gestanztem hochfestem Stahl gefertigt und mittels Folgeverbundwerkzeugen umgeformt. Sie wird durch Punktschweißen oder MIG/MAG-Schweißverfahren in die Karosseriestruktur integriert. In einigen Ausführungen verfügt sie über Flansche, Positionierbohrungen oder Befestigungsbolzen, um die Endmontage zu unterstützen und die Maßhaltigkeit sicherzustellen.
Dieser Bauteil wird mit Technologien wie folgenden hergestellt und montiert:
Kaltumformung
Punktschweißen
Lichtbogenschweißen (MAG)
Buckelschweißen
BODY IN WHITE
Body in White (BIW) ist die Produktionsphase im Fahrzeugbau, in der die metallische Karosseriestruktur vollständig montiert ist.
BIW umfasst die wichtigsten strukturellen und äußeren Karosseriebauteile, wie Bodenstruktur, Dach, Seitenwände, vordere und hintere Verstärkungen, Säulen (A, B, C), Türrahmen, Motorhaube sowie die Heckklappe (sofern vormontiert).
Diese Bauteile werden mithilfe von Technologien wie Warm- und Kaltumformung, Punktschweißen, Laserschneiden, MIG/MAG-Schweißen, Laserschweißen, Nieten sowie Strukturkleben hergestellt und verbunden.
Die BIW-Konstruktion gewährleistet die Karosseriesteifigkeit, die Sicherheit im Falle einer Kollision, die Maßhaltigkeit und bildet zugleich die Grundlage für weitere Montage- und Oberflächenveredelungsprozesse.
