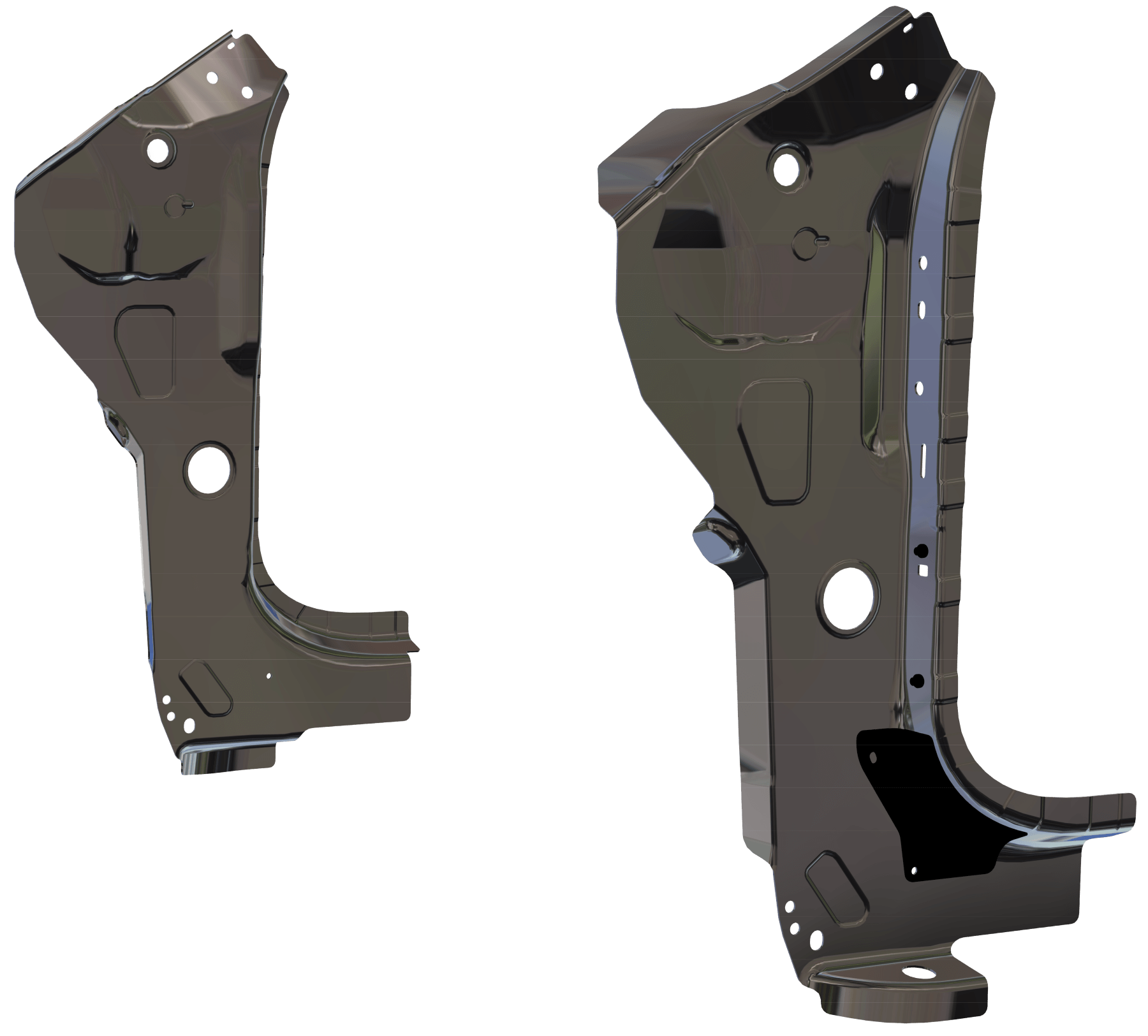

Wewnętrzny dolny element słupka A
Wewnętrzny dolny element słupka A (Lower Inner Structure of the Front Pillar) jest dolną częścią wewnętrznego wzmocnienia słupka A w nadwoziu w stanie surowym (Body-in-White, BIW). Znajduje się pomiędzy podstawą przedniej szyby a górną częścią przedniego progu bocznego i odgrywa kluczową rolę w łączeniu struktury przedniej części pojazdu z kabiną bezpieczeństwa pasażerów.
Pełni kilka istotnych funkcji:
-
Zarządzanie obciążeniami zderzeniowymi: Stanowi istotną część ścieżki przenoszenia obciążeń w zderzeniach czołowych i offsetowych, przekazując siły ze słupka A do progów i struktury podłogi.
-
Wzmocnienie strukturalne: Zwiększa lokalną sztywność dolnej strefy słupka A, poprawiając ogólną wytrzymałość kabiny i ograniczając odkształcenia.
-
Wsparcie zawiasów i błotnika: Często zapewnia wewnętrzne punkty kotwiczenia dla zawiasów przednich drzwi oraz integrację z konstrukcją przedniego błotnika.
-
Integracja systemów poduszek powietrznych: W niektórych konstrukcjach zapewnia przestrzeń lub wsparcie dla poduszek kurtynowych oraz kolanowych.
-
Strefy antykorozyjne i uszczelniające: Zawiera kanały odpływowe, kołnierze zaginane lub powierzchnie uszczelniające, które zapobiegają przedostawaniu się wody i ograniczają ryzyko korozji w tym newralgicznym obszarze.
Wewnętrzny dolny element słupka A jest zazwyczaj wykonywany z ultrawytrzymałej stali (UHSS) w procesach tłoczenia na zimno lub kształtowania na gorąco. Jest on łączony z sąsiednimi strukturami, takimi jak próg boczny, podłoga oraz zewnętrzny słupek A, za pomocą zgrzewania punktowego lub spawania laserowego. W strefach krytycznych dla bezpieczeństwa może zawierać obszary o zróżnicowanej grubości, wsporniki wzmacniające lub elementy inicjujące kontrolowaną deformację w celu pochłaniania energii.
Ten element jest wytwarzany
i montowany z wykorzystaniem
technologii takich jak:
Tłoczenie na gorąco
Cięcie laserowe
Tłoczenie na zimno
Zgrzewanie “Patcha”
Zgrzewanie garbowe
BODY IN WHITE
Body in White (BIW) to etap w procesie produkcji samochodu, w którym metalowa konstrukcja nadwozia jest w pełni zmontowana.
BIW obejmuje główne elementy strukturalne i zewnętrzne karoserii, takie jak: podłoga, dach, panele boczne, przednie i tylne wzmocnienia, słupki (A, B, C), ramy drzwi, maska silnika oraz pokrywa bagażnika (jeśli są wstępnie zmontowane).
Elementy te są wytwarzane i łączone z wykorzystaniem technologii takich jak: tłoczenie na gorąco i na zimno, zgrzewanie punktowe, cięcie laserowe, spawanie metodami MIG/MAG, spawanie laserowe, nitowanie oraz klejenie strukturalne.
Konstrukcja BIW zapewnia sztywność nadwozia, bezpieczeństwo w razie kolizji, dokładność wymiarową, a także stanowi bazę dla dalszych procesów montażowych i wykończeniowych powierzchni.
